ponad rok temu  27.04.2018, ~ Administrator   Czas czytania 12 minut

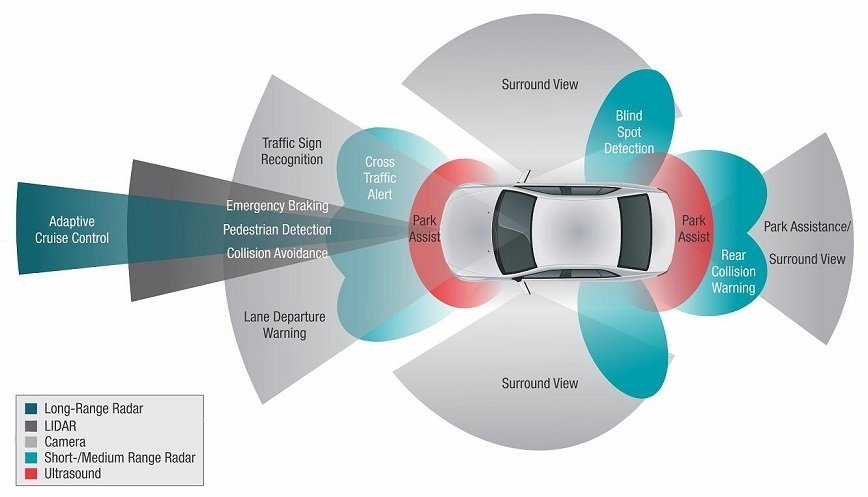

Umiejscowienie systemów ADAS w pojeździe,

Umiejscowienie systemów ADAS w pojeździe, zdjęcie: Texas Instruments

Strona 1 z 7

Zwiększa się liczba nowych samochodów, które są wyposażone w zaawansowane systemy wspomagania kierowcy (ADAS). Najbardziej powszechne obejmują system ostrzegania o niebezpieczeństwie kolizji, automatyczne hamowanie awaryjne, aktywny tempomat, asystent pasa ruchu, monitorowania martwego pola, rozpoznawanie znaków drogowych, asystenta parkowania czy chociażby adaptacyjne reflektory, które mogą swym światłem omijać pojazdy czy zmieniać światła drogowe na mijania.

Autorami kompendium wiedzy na ten temat są Jarosław Garbacz oraz Jacek Boćkowski. Tekst dostarczony przez Pilkington Automotive Poland.

Do realizacji zadań, ADAS opierają się na danych wejściowych z różnych czujników, które umożliwiają systemom "widzieć", co się dzieje wokół pojazdu. Najczęściej są to kamery, radary i czujniki ultradźwiękowe. Czujniki układu kierowniczego są również używane do określania kierunku jazdy pojazdu. Niektóre systemy używają informacji z jednego typu czujnika, pozostałe łączą dane z wielu czujników aby uzyskać dokładniejszy "widok" sytuacji.

Większość czujników jest bardzo precyzyjnie ukierunkowanych i wymaga kalibracji, jeśli ich pozycje zostały w jakikolwiek sposób naruszone. Należy wziąć pod uwagę, że czujnik na niewłaściwym miejscu nawet o kilka dziesiątych milimetra lub kątem kilku minut może spowodować, że pojazd nie będzie utrzymywał zakładanego przez producenta toru jazdy. Często nawet niewielkie kolizje lub lekka stłuczka parkingowa mogą spowodować przesunięcie się czujników odpowiadających za funkcje wspierania kierowcy. Kalibracja będzie także wymagana przy wymianie szyby czołowej, gdyż większość odpowiedzialnych za bezpieczeństwo kierowcy systemów montowanych jest właśnie do przedniej szyby.

Bagatelizowanie kalibracji systemów może doprowadzić do ich niewłaściwego działania lub wyłączenia. Na desce rozdzielczej mogą być wyświetlane komunikaty o błędach systemów, samochód może stwarzać problem z utrudnionym prowadzeniem, co jest spowodowane niewłaściwą pracą systemu utrzymującego pojazd w pasie ruchu. Problemy takie jak te mogą prowadzić do utraty zaufania przez kierujących w możliwość zapewnienia im bezpieczeństwa przez systemy montowane w samochodach.

Rodzaje systemów ADAS

Najczęściej spotykanymi systemami ADAS są czujniki, kamery, radary, czujniki ultradźwiękowe i czujniki kąta skrętu kierownicy.

Kamery na szybach przednich
