ponad rok temu  27.04.2018, ~ Administrator   Czas czytania 12 minut

Umiejscowienie systemów ADAS w pojeździe,

Umiejscowienie systemów ADAS w pojeździe, zdjęcie: Texas Instruments

Strona 3 z 7

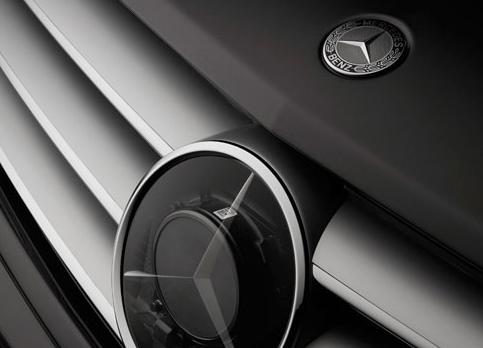

Przykład zamontowanego radaru (Zdjęcie: Mercedes-Benz)

Czujniki radarowe są zazwyczaj montowane w lub za przednim zderzakiem albo grillu. W kilku przypadkach czujnik radarowy jest zamontowany w obudowie kamery lub tylnej części lusterka wstecznego. Fale radiowe mogą przejść przez szklane i plastikowe osłony zderzaka lub materiały, z którego wykonany jest grill, a sam czujnik zwykle posiadają osłonę do ochrony przed kamieniami i innymi zanieczyszczeniami drogowymi. Ze względu na sposób montażu, pozycji samego czujnika często jest trudno stwierdzić obecność takiego systemu.

Czasami zewnętrzne oględziny nie wskazują na obecność czujnika, a także otwarcie maski niczego nie wnosi. Inną metodą jest sprawdzenie, czy jest włącznik tempomatu adaptacyjnego wewnątrz samochodu (zwykle na kole kierownicy) lub światło ostrzegawcze dla automatycznego hamowania awaryjnego lub system adaptacyjnej regulacji prędkości, której dioda się świeci na desce rozdzielczej w trakcie testu systemów w momencie uruchamiania samochodu.

Inne systemy radarowe

Niektóre systemy ostrzegania przed kolizją i systemy monitorowania martwego pola używają małych czujników radarowych montowanych pod bocznymi lusterkami lub w tylnych zderzakach. Systemy czujników mogą także informować o ruchu poprzecznym z tyłu pojazdu podczas cofania z miejsc parkingowych.
Ze względu na możliwość potencjalnych zakłóceń, większość producentów pojazdów nie zezwala na naprawy zderzaka, montaż części używanej w których są montowane czujniki radarowe. W takich przypadkach także zaleca się użycie części spełniających normy OEM. Do prawidłowego działania jest ważna także grubość powłoki lakierniczej. Zbyt duża warstwa farby może powodować nieprawidłowe działanie systemów.

Czujniki ultradźwiękowe

Czujniki ultradźwiękowe są używane głównie dla asystentów i czujników parkowania. Czujniki te są zainstalowane w przednim lub tylnym zderzaku gdzie wykorzystują odbicie wysokiej częstotliwości fal dźwiękowych (w sposób podobny do radaru) do wykrywania ludzi, samochodów i innych obiektów, w bezpośredniej bliskości pojazdu. Czujniki tego typu są używane w niektórych pojazdach jako system samodzielnego parkowania i mogą służyć jako dodatkowe czujniki w systemach monitorowania martwego pola.

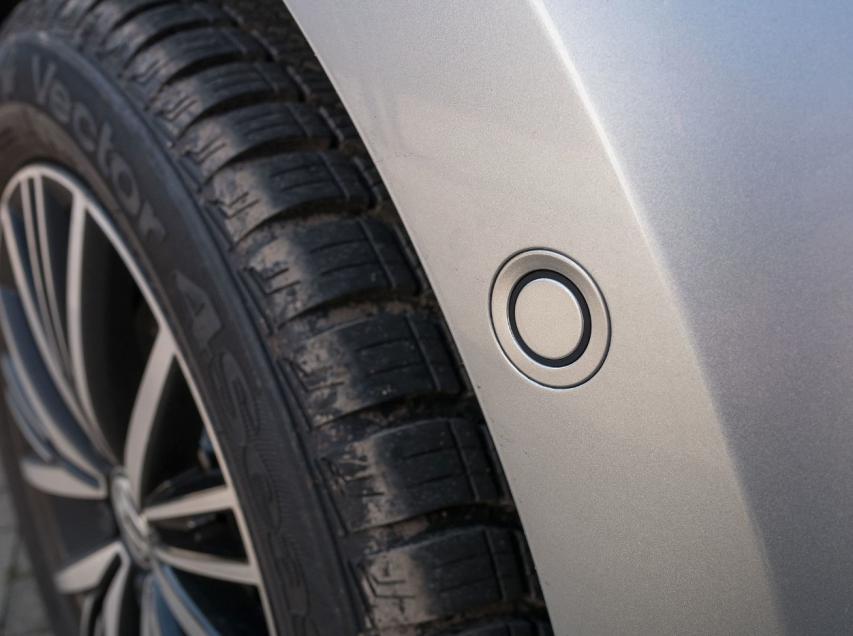

Czujnik ultradźwiękowy (Zdjęcie: Wikipedia, Basotxerri, CC BY-SA 4.0)

Czujniki ultradźwiękowe ADAS nie wymaga kalibracji, jednak muszą być one montowane w bardzo precyzyjnie określonych miejscach zderzaka lub gdziekolwiek indziej, gdzie są fabrycznie zamontowane. Z tego powodu niektórzy producenci samochodów nie zatwierdzili do procesu naprawy korzystania z części zamiennych lub z recyklingu, które mogą być zniekształcone lub nie mieć nawierconych otworów we właściwych miejscach do montażu czujników.
